Ficha Tecnica

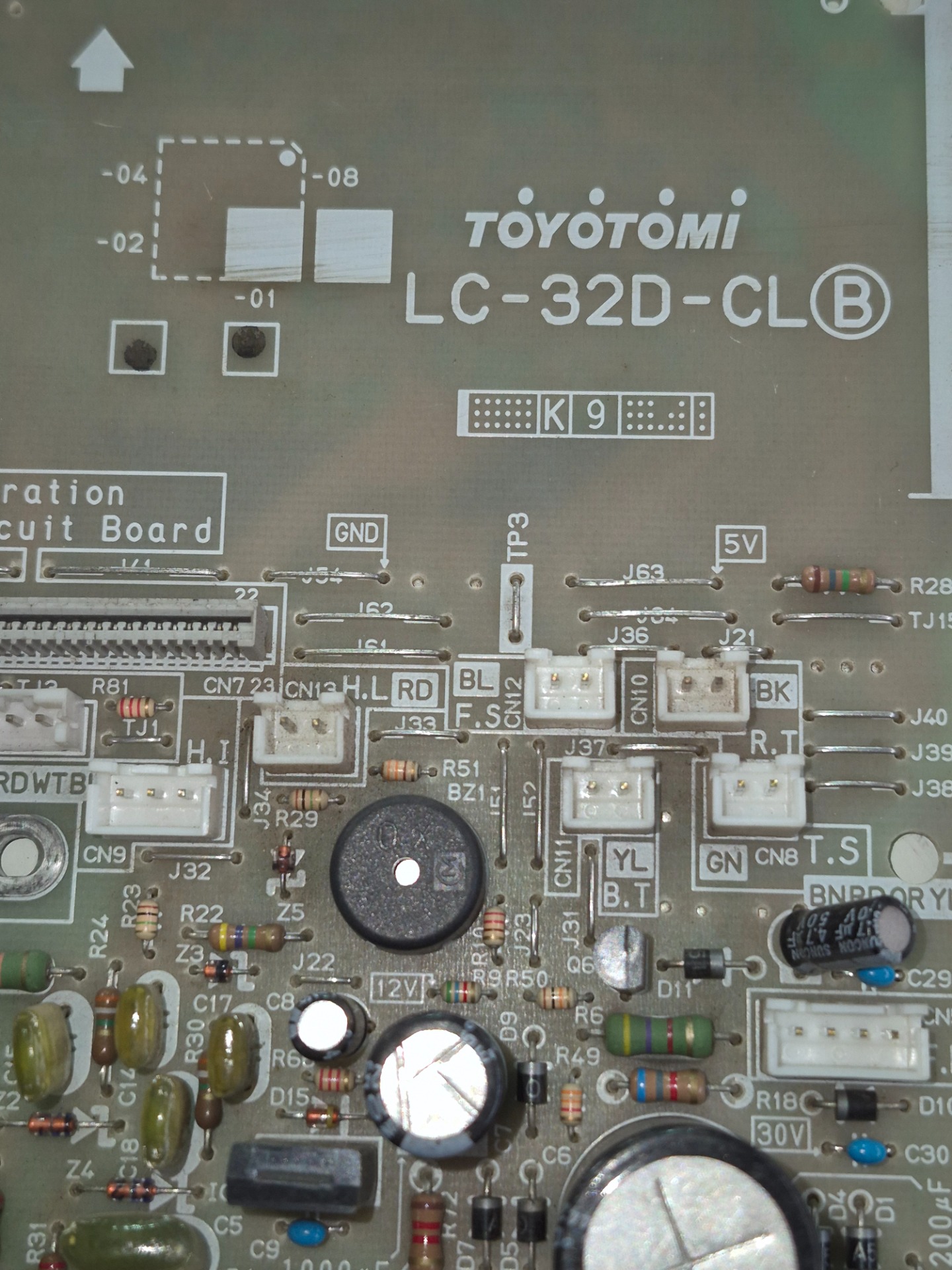

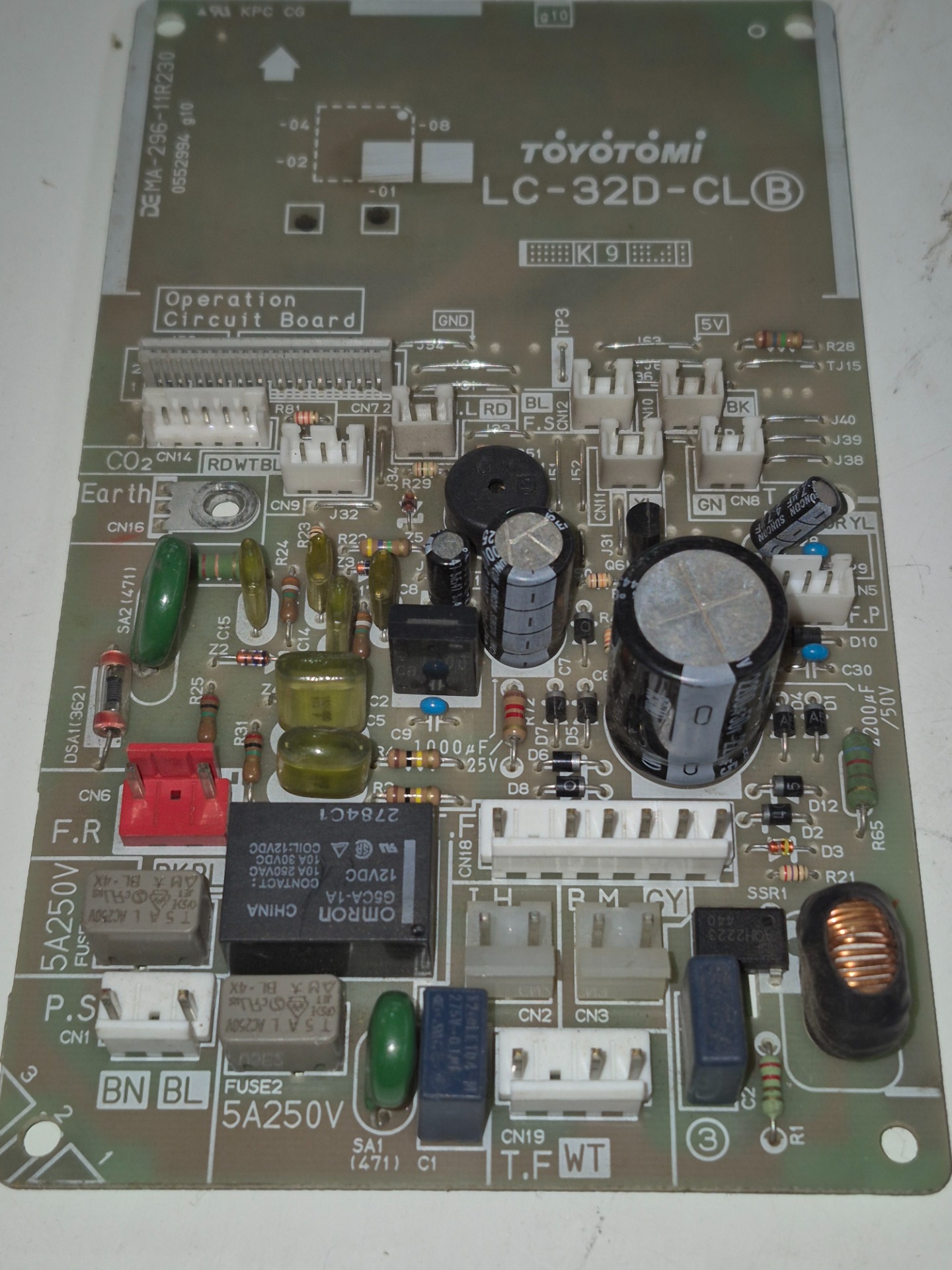

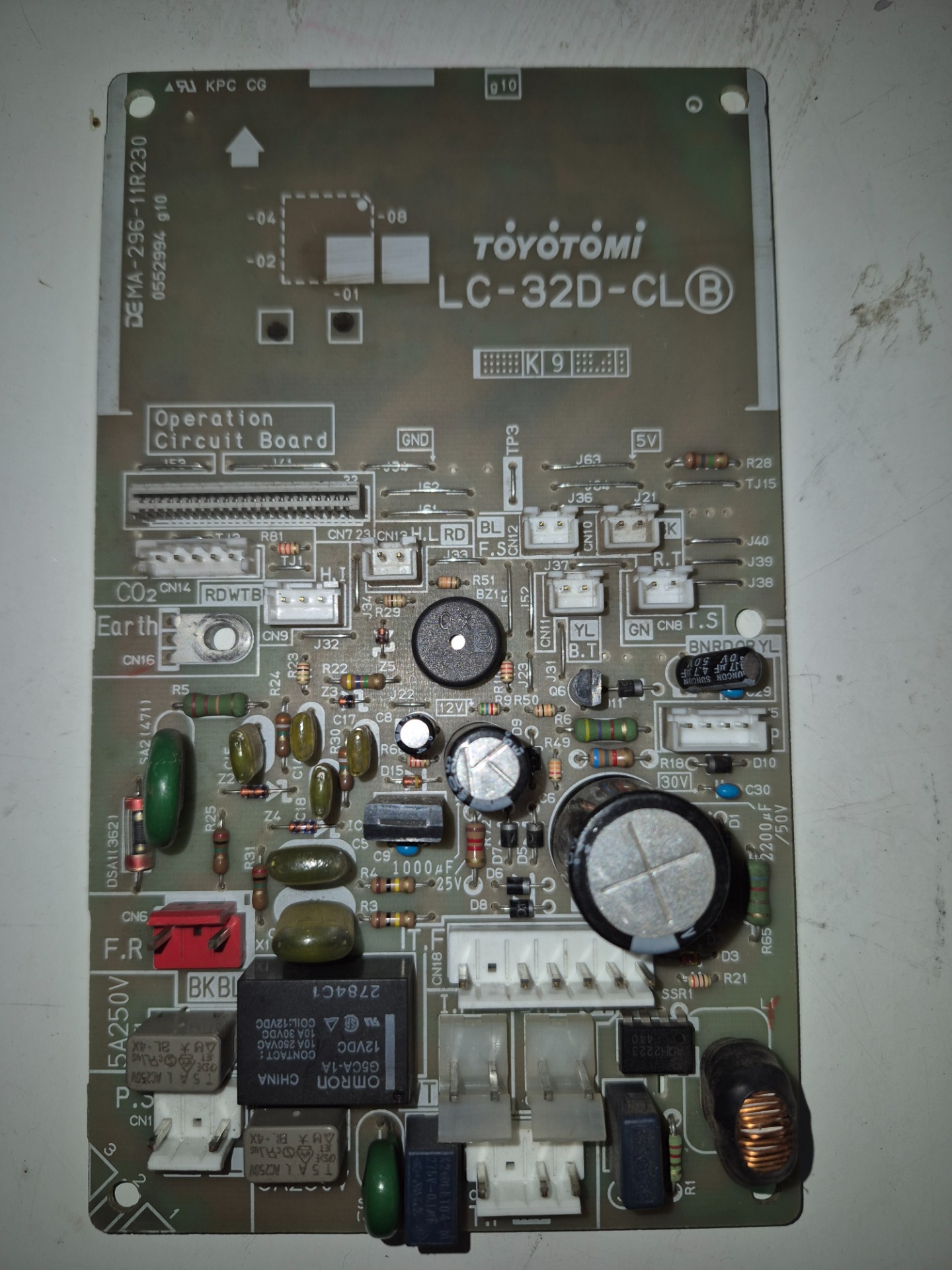

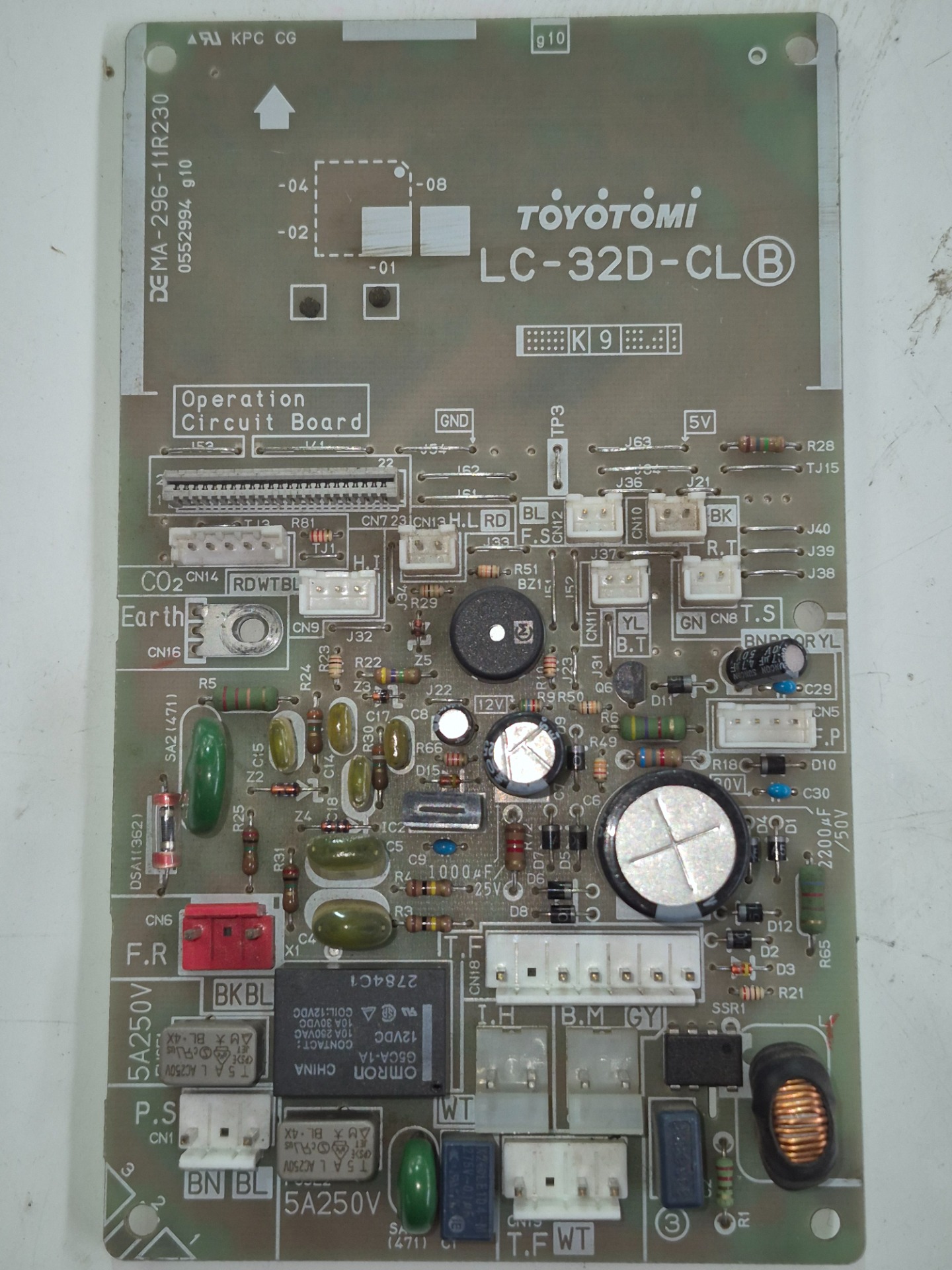

La placa electrónica principal (o tarjeta madre) de la estufa híbrida Toyotomi LC-HB40 es el cerebro que administra tanto el sistema de combustión a kerosene (tecnología Láser de inyección) como el módulo del calefactor eléctrico de apoyo.
PRODUCTO 2DA. SELECCION.
Arquitectura y Disposición
- Formato de PCB: Es una tarjeta de circuito impreso rígida, montada verticalmente en uno de los costados internos de la estufa para protegerla del calor directo del quemador.
- Dos Etapas de Potencia: A diferencia de las Toyotomi convencionales, la placa de la LC-HB40 maneja dos fuentes de energía: la etapa de bajo voltaje (para sensores, microprocesador y pantalla) y la etapa de alto voltaje de corriente alterna (para la bomba, el ventilador, la bujía de encendido y las resistencias del calefactor híbrido).
2. Conexiones y Módulos de Control PrincipalLa placa cuenta con múltiples terminales (sockets de tipo plug-and-play codificados por colores) para gestionar las siguientes secciones de la estufa:
- Circuito de Combustión: Controla la secuencia de la bomba electromagnética de combustible, el motor del ventilador de combustión (que inyecta aire al quemador) y el encendedor/bujía (igniter).
- Circuito Híbrido (Eléctrico): Regula el paso de energía hacia el módulo calefactor eléctrico incorporado de 800W, activando o desactivando la resistencia según el modo seleccionado.
- Interfaz de Usuario: Conectores tipo cinta (ribbon cable) que van directamente hacia la placa secundaria del panel frontal (botones de control, pantalla digital e indicadores LED).
3. Sistema de Monitoreo de Seguridad (Sensores)La placa procesa constantemente las señales de los dispositivos de seguridad. Si alguno falla, el microprocesador corta la corriente y arroja un código de error en la pantalla (como E-0, E-2, E-4, etc.):
- Sensor de Volcamiento (Tilt Switch): Un péndulo mecánico o electrónico conectado a la placa que corta el paso de combustible de inmediato ante movimientos bruscos o sismos.
- Termistores de Temperatura: Conexión para el termistor ambiental (mide la temperatura de la habitación) y el termistor interno de sobrecalentamiento (que apaga la estufa si el chasis sube de temperatura peligrosamente).
- Sensor de Flama (Flame Rod): Envía una microcorriente a la placa para verificar que el quemador realmente tenga fuego estable. Si no detecta flama tras el encendido, la placa bloquea el sistema.
4. Componentes Críticos Comunes en la PlacaSi estás revisando la placa por alguna avería, los componentes más expuestos a fallas eléctricas en este modelo son:
- Fusibles de Entrada: Suelen incorporar uno o dos fusibles de vidrio de protección general contra sobretensiones.
- Relés (Relays): Cubos plásticos encargados de hacer el "clic" para activar mecánicamente la resistencia eléctrica pesada y la bujía de encendido.
- Condensadores de Filtrado: Estabilizan la energía del microprocesador; cuando se inflan o desgastan por los años, la estufa empieza a apagarse sola o a perder la configuración del reloj.
