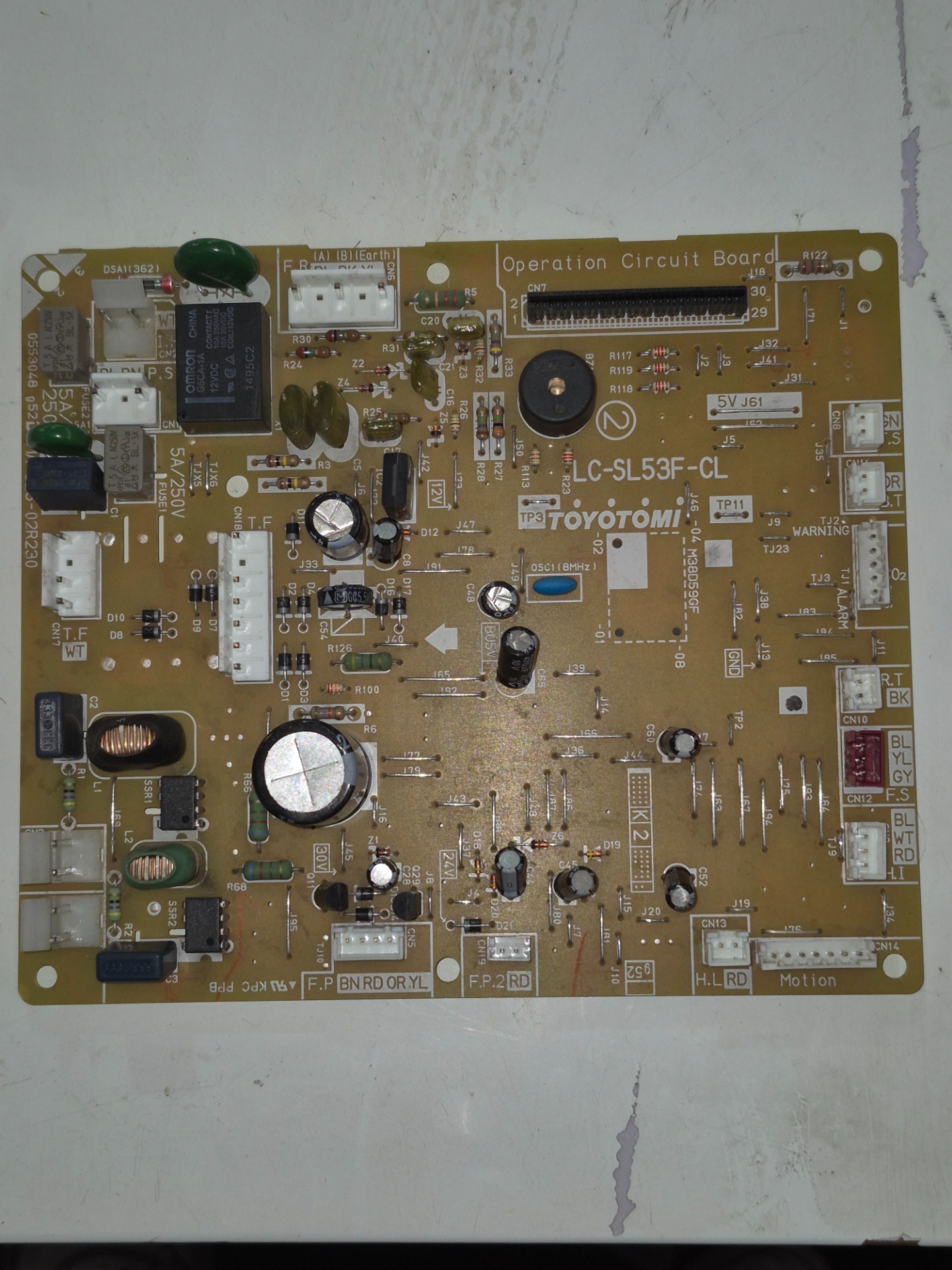

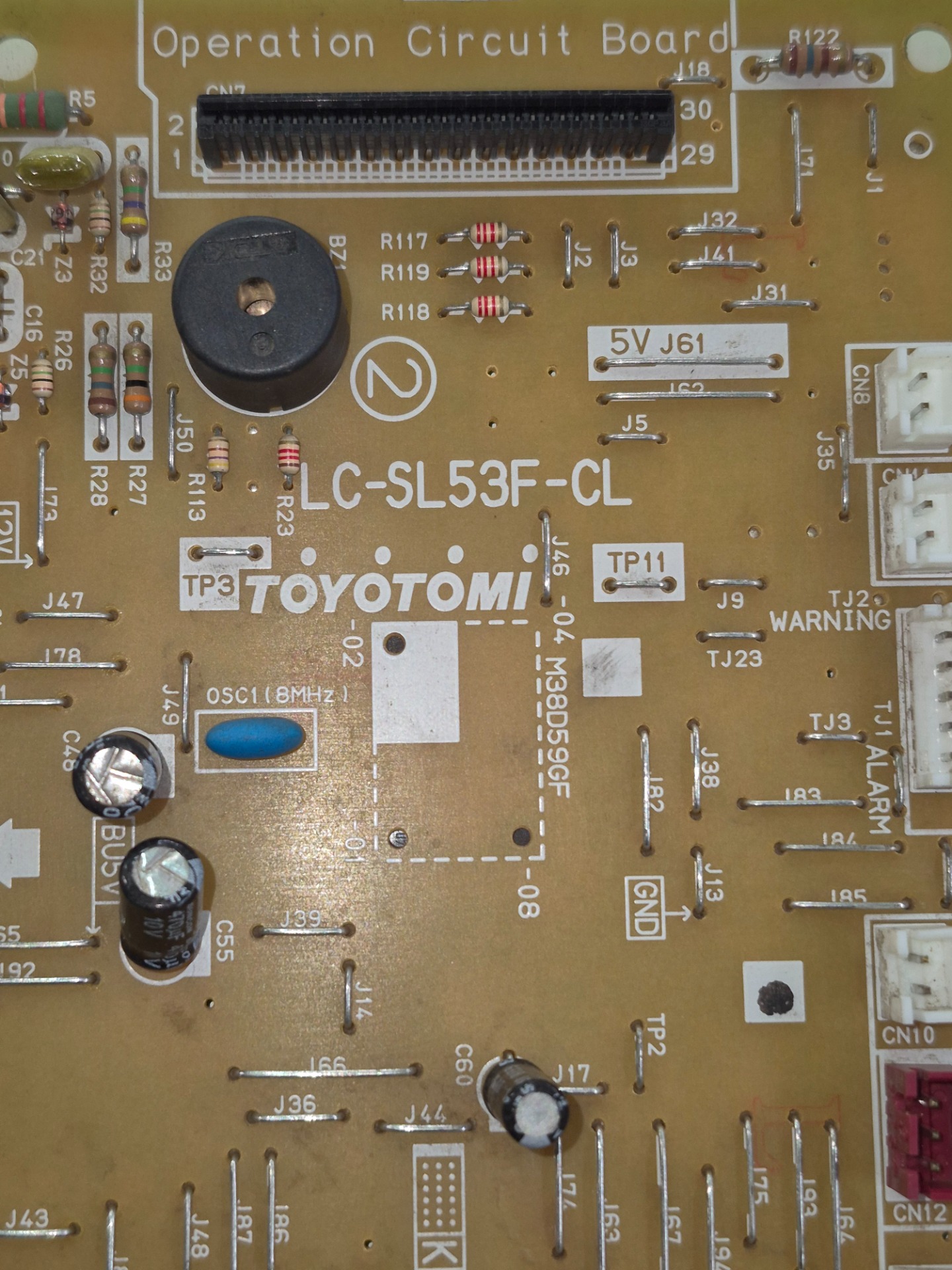

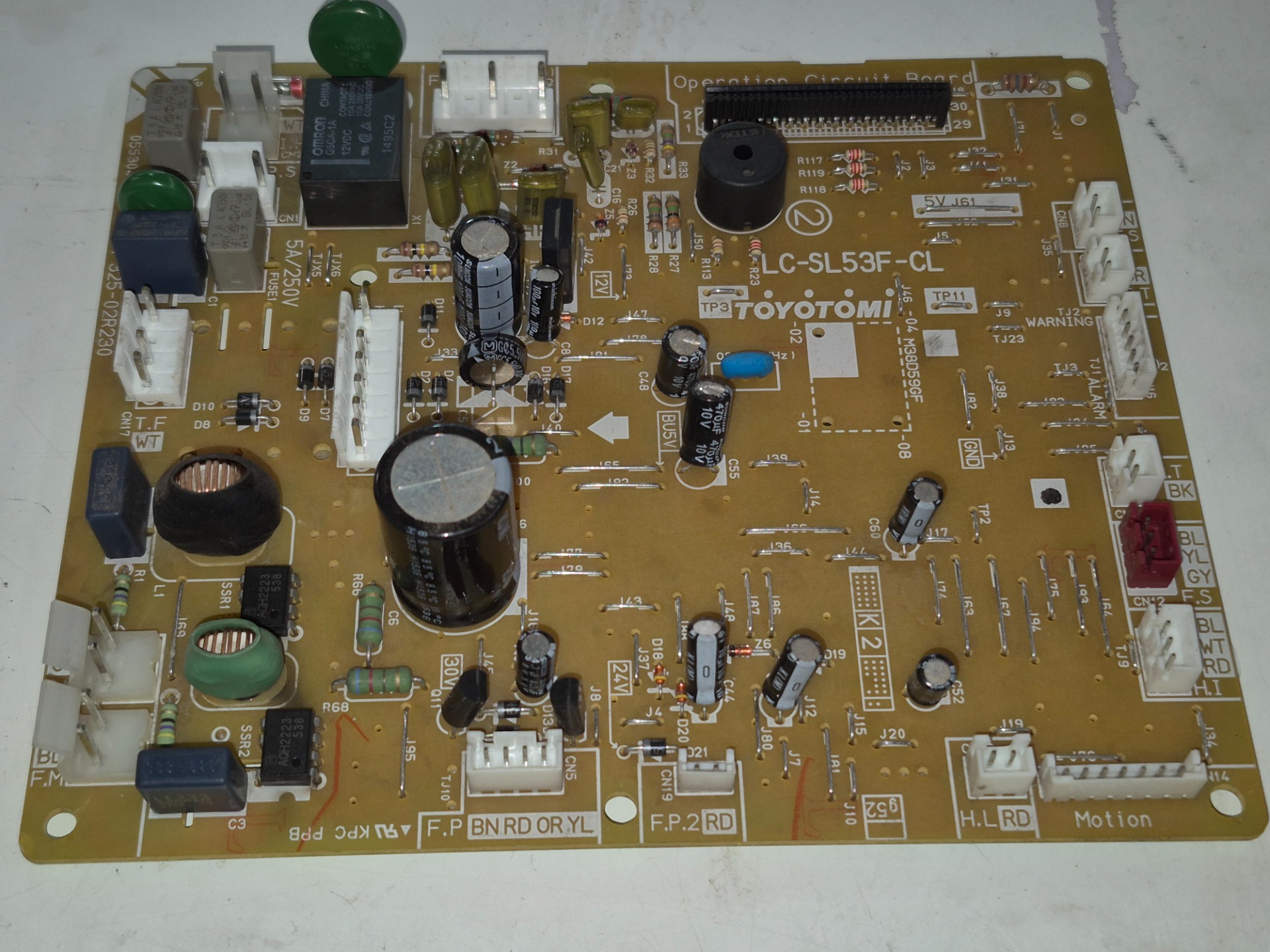

La placa electrónica principal de la Toyotomi LC-43 - LC-53 destaca por gestionar una estufa de alta capacidad de calefacción (aproximadamente 5.0 kW o más de 17.000 BTU). Al igual que otros modelos Láser de la marca, su circuito impreso (PCB) está diseñado con especificaciones industriales japonesas muy precisas para controlar el flujo constante de parafina, aire y seguridad eléctrica.A continuación, tienes el desglose técnico y las descripciones de esta tarjeta:1. Etapa de Alimentación y Alta Potencia (Corriente Alterna)Esta sección se conecta directamente a la red eléctrica (normalmente 220V en Chile) y regula los componentes más pesados del equipo:
PRODUCTO 2DA. SELECCION.
- Bujía de Encendido (Igniter): Controla el pulso inicial de alta corriente necesario para calentar la base del quemador hasta que la parafina se gasifique.
- Relés de Control (Relays): Son los interruptores mecánicos (pequeños cubos plásticos negros o azules) que abren y cierran el paso de electricidad hacia el calefactor de encendido y el motor principal.
- Fusibles de Vidrio: Cuenta con fusibles térmicos y de sobrecorriente integrados directamente en la entrada de la placa para proteger el procesador contra alzas de voltaje.
2. Control de Fluido y Combustión (Salidas de Frecuencia y Voltaje Variable)La placa de la LC-53 regula el quemador de forma dinámica según la temperatura ambiente de la habitación:
- Control del Ventilador de Combustión: Regula un motor que inyecta la mezcla exacta de aire a la cámara. Si la placa detecta por el sensor de revoluciones (tacómetro) que este ventilador gira más lento de lo debido, la placa corta el sistema inmediatamente.
- Pulso de la Bomba Electromagnética: Envía pulsos eléctricos intermitentes (un "tac-tac-tac" audible) a la bomba de combustible. La velocidad de estos pulsos determina si la estufa opera en modo económico, medio o a máxima potencia (5 kW).
3. Circuito de la Interfaz de Operaciones (Panel Frontal)A través de un conector de pines o cable plano flexible (ribbon cable), la placa madre se comunica con la tarjeta frontal alargada para:
- Pantalla LCD: Enviar la información de la temperatura deseada, la hora y los códigos de error.
- Teclado de Membrana / Microswitches: Procesar las pulsaciones de los botones de encendido, el modo Save (Eco) y la programación del temporizador semanal (Weekly timer).
4. Entradas de Sensores de Monitoreo y Seguridad (Bajo Voltaje)El procesador lógico central procesa señales en milivoltios de varios periféricos de seguridad crítica:
- Sensor de Flama (Flame Rod / Fotorresistencia): Una varilla metálica que entra al quemador y genera una microcorriente cuando detecta fuego. Si la placa pierde esta señal (por acumulación de hollín o falta de combustible), se bloquea y arroja el código E-2 o E-6.
- Termistor de Temperatura de la Habitación: Es la sonda plástica externa que mide el aire frío entrante. Le dice a la placa cuándo bajar la potencia o apagarse por completo si se alcanzó la temperatura programada.
- Termistores Internos de Sobrecalentamiento: Si el ventilador de aire caliente trasero se tapa con polvo, el interior del chasis sube de temperatura. El termistor avisa a la placa para que ejecute un apagado de emergencia (código E-5 o similar) y evite un incendio.
- Sensor de Volcamiento (Tilt Switch): Componente mecánico de péndulo o esfera que abre el circuito instantáneamente si la estufa se inclina más de lo permitido o detecta un movimiento sísmico fuerte.
